DENEYAP Kart v2 (Type-C)

DENEYAP Kart v2

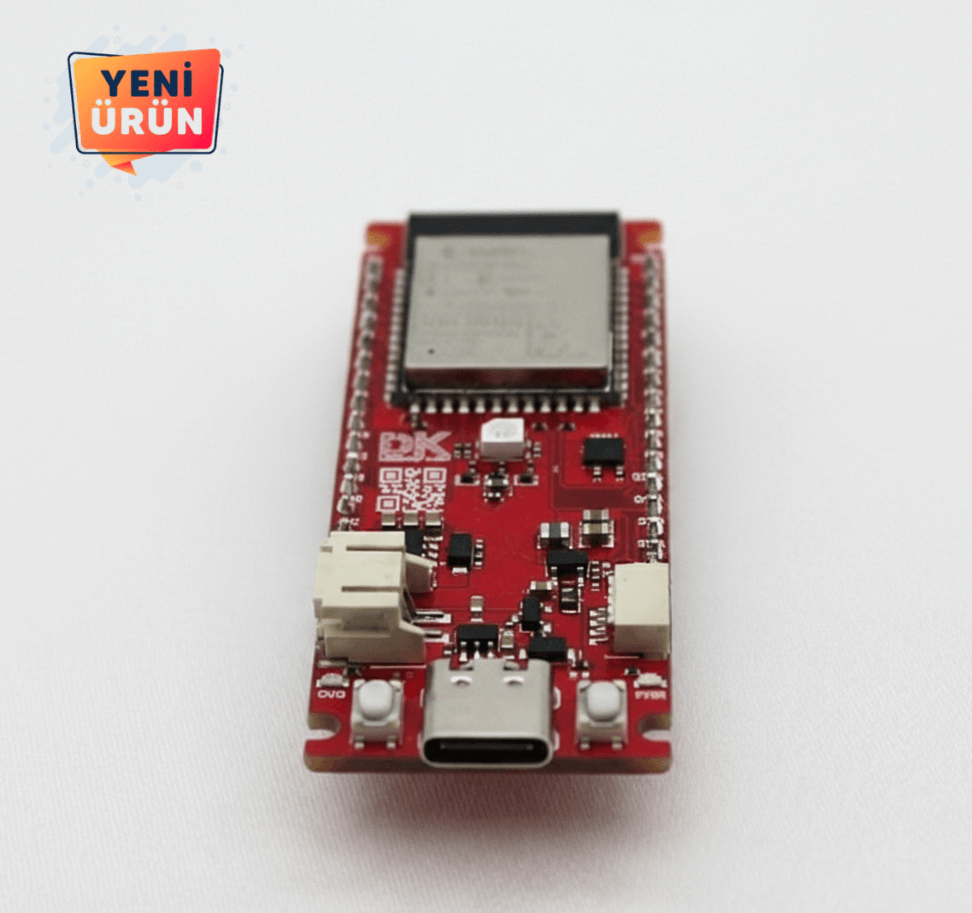

Deneyap ailesinin çok yönlü ve güçlü elektronik geliştirme kartlarından biri olan DENEYAP Kart v2, ESP32-S3-WROOM-1 modülü kullanılarak geliştirilmiştir.

Yeni nesil güçlü çift çekirdek Xtensa LX7 mikroişlemcisi ile makine öğrenmesi ve yapay zeka tabanlı projelere Tensorflow Lite ile başlayabilirsiniz.

Dahili Wi-Fi ve Bluetooth haberleşme özellikleri sayesinde, nesnelerin interneti ve bulut tabanlı projeler hazırlamanızda sizlere imkan sağlayacaktır.

Wi-Fi haberleşme özelliğini kullanarak sisteminiz ile bulut tabanlı uygulamanız arasında veri alışverişi gerçekleştirebilirsiniz. Bunun yanı sıra kartınızı bir sunucu olarak kullanabilir ve bu sayede kendi kapalı çevrim kablosuz haberleşme ağınızı kurabilirsiniz.

ADC, PWM, UART, SPI, I2C, TWAI, I2S, Kapasitif Algılama, LCD, DVP, RMT, SD/SDIO/MMC, JTAG, Timer, darbe sayıcı ve harici kesme gibi zengin çevresel bağlantı yelpazesine sahiptir. Ayrıca size esneklik sağlamak amacıyla, bu bağlantı arayüzlerinden bir kısmı ihtiyacınıza göre istediğiniz herhangi bir pinden kullanılabilmektedir.

Mikroişlemciye entegre dahili sıcaklık ölçer bulunur.

Genel amaçlı olarak kullanılabilen 23 adet pine sahiptir.

Sisteminize güvenilir bir şekilde güç vermenize yardımcı olmak için özel bir Li-Po bağlantı konnektörü bulunmaktadır. Dahası bu bağlantı konnektörünü kullanarak Li-Po bataryanızı şarj edebilirsiniz. Ayrıca bağlı olan bataryanın doluluğunu takip edebilirsiniz.

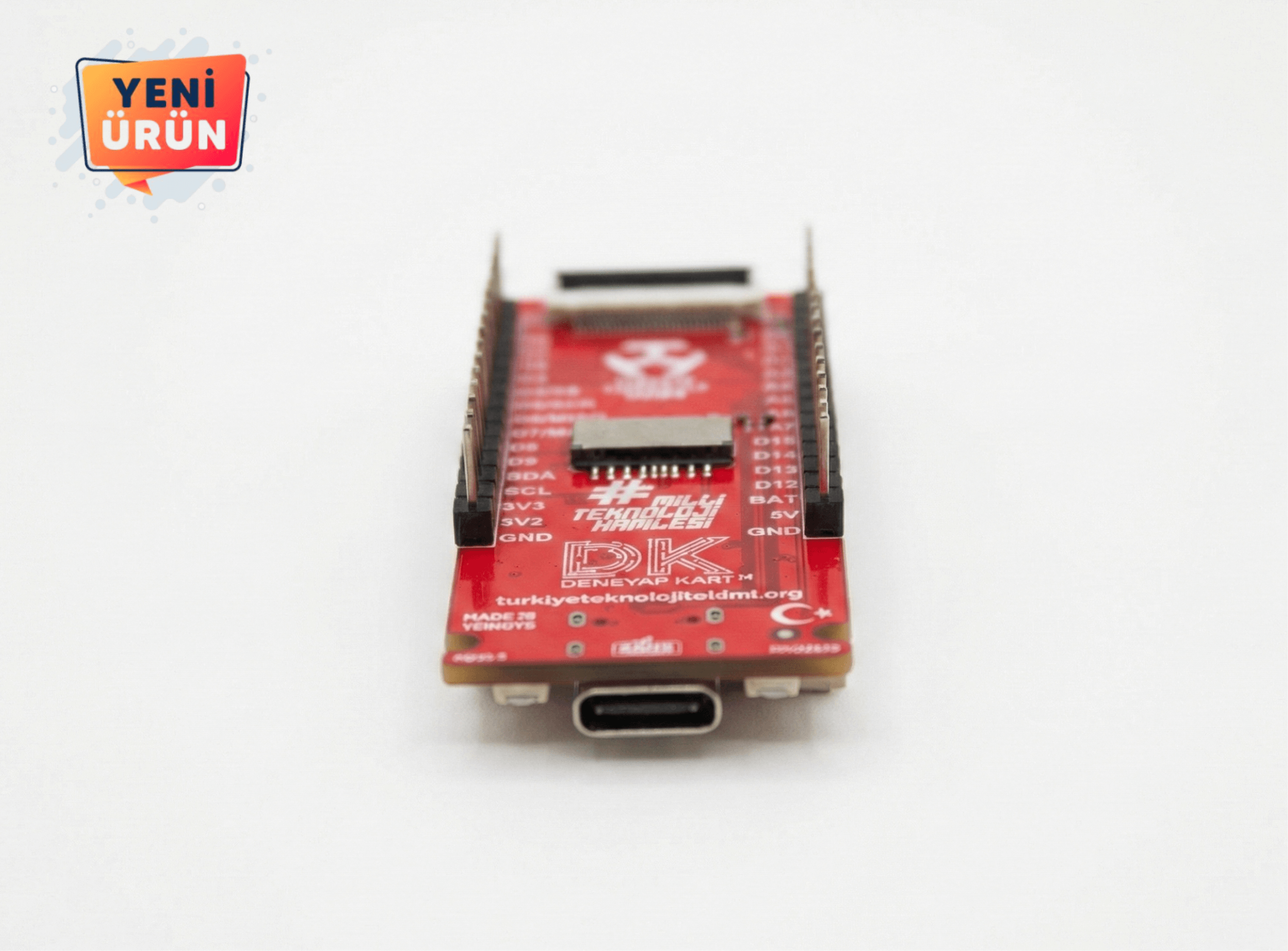

Kartın arka tarafında mikro SD kart konnektörü ve Deneyap Kamera’yı bağlayabileceğiniz FPC kamera konnektörü vardır.

Ayrıca 2 adet buton ve 1 adet adreslenebilir RGB LED dahili olarak bulunmaktadır.

I2C haberleşme konnektörünü kullanarak kablo bağlantısı ve lehimleme yapmadan algılayıcı ve eyleyici birimlerden oluşan sisteminizi hızlı bir şekilde hayata geçirebilirsiniz.

Kartınızdan kesintisiz olarak harici bağlantı sağlayacağınız çevre birimlerde kullanmak için 3.3V ve 5V gerilime sahip çıkış alabilirsiniz. Sisteminizi Li-Po batarya ile beslerken dahi 5V gerilime sahip güç çıkışı her zaman sizinle olacaktır.

DENEYAP Kart v2 devre tahtası (breadboard) ile uyumlu bir tasarıma sahiptir. Hemen geliştirmeye başlamanız için pinleri sizin için lehimlendi.

DENEYAP Kart v2, Arduino IDE ile uyumludur. Yönergeleri kullanarak kodlamaya başlayabilirsiniz.

DENEYAP Kart v2'nin yeni nesil LX7 işlemcisinin sahip olduğu yapay zeka (AI) hızlandırıcısı ile sinyal işleme ve makine öğrenmesi performansı ilk versiyona göre güçlendirilmiştir.

DENEYAP Kart v2 Bluetooth 4.2 versiyonu yerine Bluetooth 5 versiyonuna sahiptir; bu sayede Coded PHY olarak adlandırılan uzun menzil (1 km ve üzeri) Bluetooth haberleşmesi ile veri alışverişi sağlayabilir.


DENEYAP Kart v2, dahili IMU ve dahili sıcaklık sensörü sayesinde hareket ve ortam sıcaklığı verilerini ölçebilmektedir.

NOT: Deneyap Kart v2’nin ilk kez programlanabilmesi için karta manuel boot işlemi uygulanması gerekmektedir. Bu işlem yalnızca ilk kod yüklemesi öncesinde bir defaya mahsus gerçekleştirilmektedir. Manuel boot işlemi için, kart USB kablosu aracılığıyla bilgisayara bağlandıktan sonra, kart üzerinde yer alan “BUT” butonuna basılı tutulmakta; ardından “RES” (reset) butonuna basılıp bırakılmakta ve son olarak “BUT” butonu serbest bırakılmaktadır. Bu adımlar tamamlandıktan sonra, kart üzerine ilk örnek kod yüklenebilmektedir. (Manuel boot işlemi yalnızca ilk kullanımda gerekmektedir; sonraki programlamalarda doğrudan kod yüklemesi yapılabilmektedir.)
